Transportable Schutzeinrichtung H1 W4 & T3 W1
IBO Wand 850-30
Zwei Schutzwände in einem System IBOTECHs transportable Betonschutzwand IBOWand 850-30 ist ein Schutzwandsystem für zwei verschiedene Aufhaltestufen.
![Bast Begutachtung 2019 7E 57 Bast Begutachtung 2019 7E 57](img/icon/siegel/2019_7E_57.png)
![Bast Begutachtung 2019 7E 58 Bast Begutachtung 2019 7E 58](img/icon/siegel/2019_7E_58.png)
![Made in Germany Made in Germany](img/icon/made/made-in-germany.png)
Ja, bitte unterbreiten Sie uns ein kostenloses und unverbindliches Angebot.
Bitte füllen Sie das folgende Kontaktformular aus. Wir setzen uns umgehend mit Ihnen in Verbindung.
Ihre Vorteile auf einen Blick
- Schutzwand
für Aufhaltestufen
H1 und T3 - Geringe Baubreite von nur 30 cm
- Flexible Einsatzmöglichkeiten
in Baustellen - Erstklassige Produktqualität und Service
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-01.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-02.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-03.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-04.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-05.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-06.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-07.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-08.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-09.jpg)
![IBO Wand 850 30 IBO Wand 850 30](img/ibo-wand-850-30/transportable-schutzeinrichtung-ibo-wand-850-30-b-010.jpg)
×

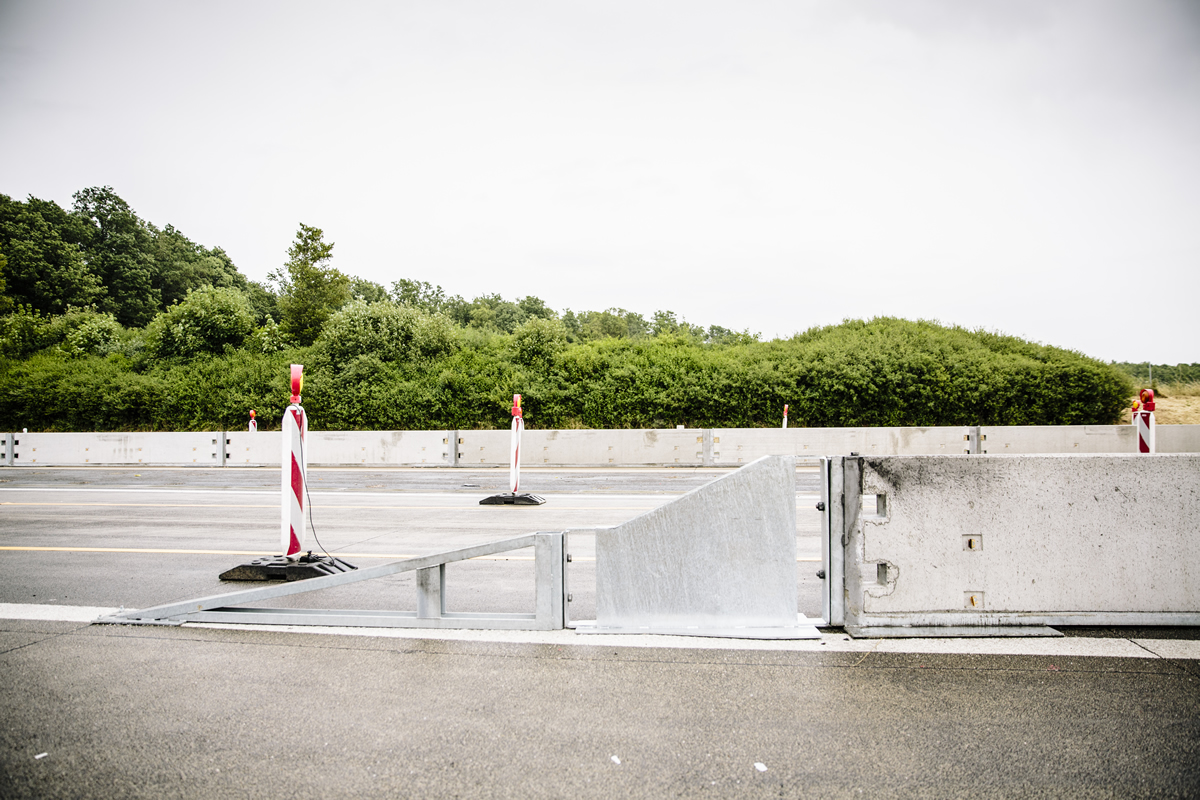

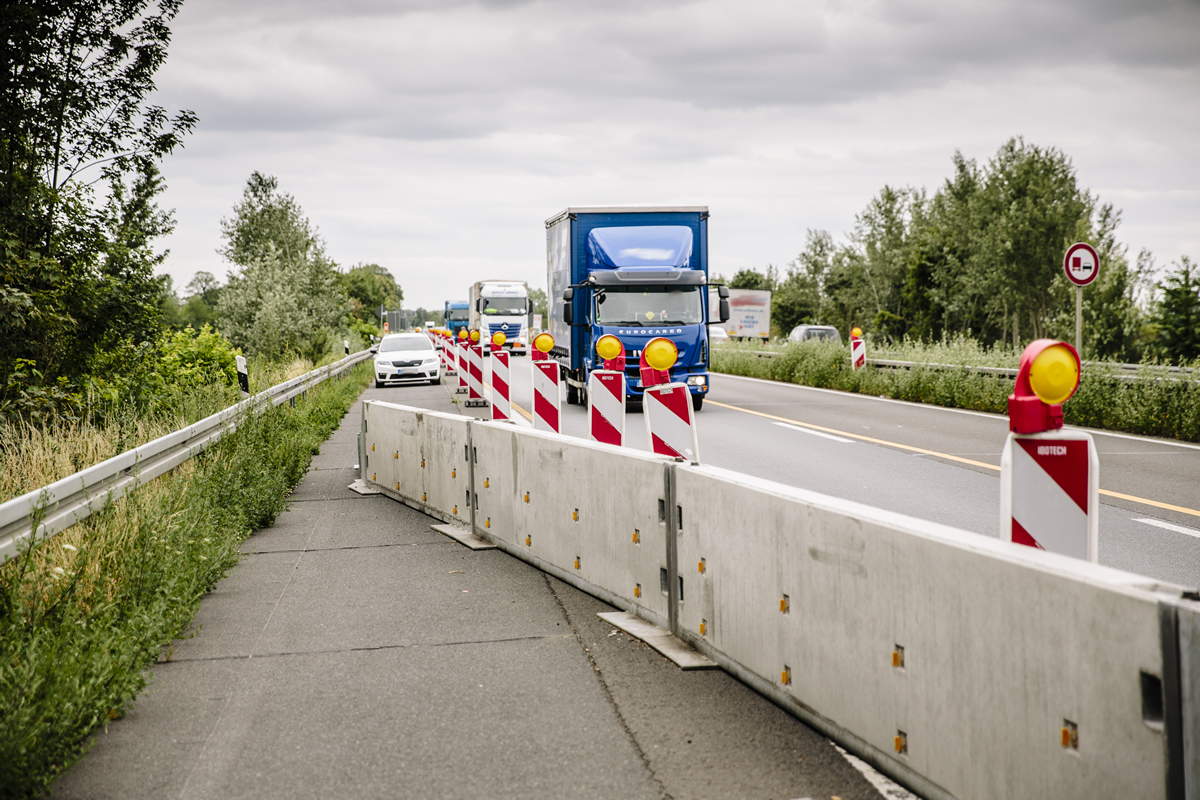

Transportable Schutzeinrichtung
IBO WAND 850-30
Besonders im Zusammenspiel mit dem hohen Aufhalteschutz ist die sehr geringe Baubreite der IBOWand 850-30 von nur 30 cm eine echte Innovation für die Verkehrssicherung im Bereich der transportablen Schutzeinrichtungen. Die erfolgreiche Prüfung für verschiedene Aufhalteklassen und Wirkungsbereiche sowie die geringe Baubreite – diese Kombination hebt IBOTECHs transportable Schutzeinrichtung von vielen Schutzwänden der Konkurrenz ab. Die IBOWand 850-30 ist für sämtliche Einsatzbereiche (A, B, C, D und E) geeignet.
Technische Daten
IBO Wand 850 30-30 Transportable Schutzeinrichtung H1 W4
BASt Begutachtung 2019 7E 57, BASt Begutachtung 2019 7E 58 / Geprüft gemäß DIN EN 1317 (Verankert)
Anfahrversuch
Abnahmeprüfung | TB 11 | TB 42 | TB 21 | TB 41 |
---|---|---|---|---|
Fahrzeugtyp | PKW | LKW | PKW | LKW |
Prüfdatum | 20.03.2018 | 20.03.2018 | 09.11.2018 | 09.11.2018 |
Aufhaltestufe | H1 | H1 | T3 | T3 |
Prüfort: | Fakt GmbH, Benningen | Fakt GmbH, Benningen | Fakt GmbH, Benningen | Fakt GmbH, Benningen |
Testlänge / Mindestaufstelllänge |
96 m | 96 m | 96 m | 96 m |
Bodenverankerung: | ja (Ja, 1. Und letzte Element) | ja (Ja, 1. Und letzte Element) | ja (nur am Anfang) | ja (nur am Anfang) |
Anfangs- und Endkonstruktion | keine erforderlich, optional möglich | keine erforderlich, optional möglich | keine erforderlich, optional möglich | keine erforderlich, optional möglich |

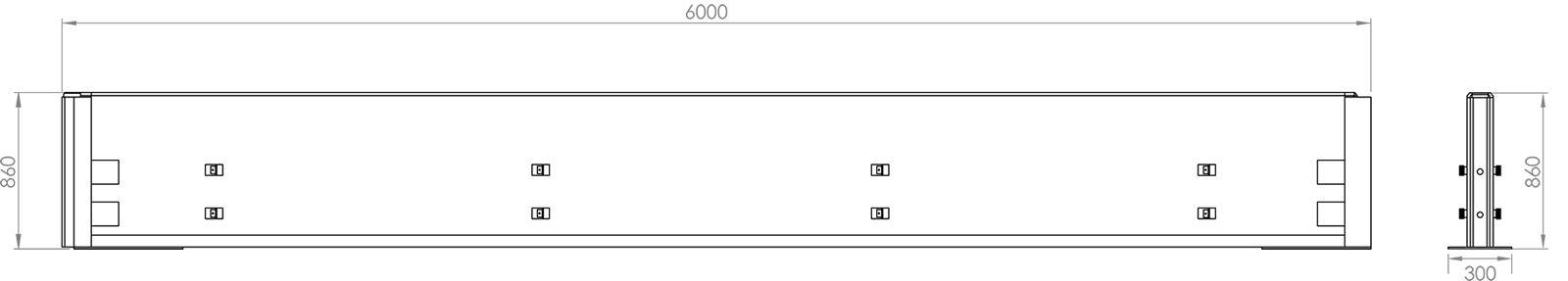

Systembeschreibung
TB 11 | TB 42 | TB 21 | TB 41 | |
---|---|---|---|---|
Material | Stahl und Beton | Stahl und Beton | Stahl und Beton | Stahl und Beton |
Höhe | 0,86 m | 0,86 m | 0,86 m | 0,86 m |
Elementlänge | 6 m | 6 m | 6 m | 6 m |
Baubreite | 0,30 m | 0,30 m | 0,30 m | 0,30 m |
Gewicht pro m | 333 kg | 333 kg | 333 kg | 333 kg |
Ergebniswerte
TB 11 | TB 42 | TB 21 | TB 41 | |
---|---|---|---|---|
Durchbiegung | 0,4m | 1,2m | 0,3m | 0,5m |
Wirkungsbereich | W2 | W4 | W1 | W1 |
ASI-Wert | 1,3 (A) | -- | 0,3 (A) | -- |
